Calculadoras para decidir con datos, no con intuición

Pilar 01 · Condiciones ambientales

Calculador del flujo de fotones del fondo de cielo

Estima cuántos electrones por píxel y por segundo genera el brillo del cielo en el sensor. Es la señal que no se quiere: la luz del fondo se acumula igual que la del objeto y trae su propio ruido. Su valor es un dato imprescindible para incorporar a la fórmula que permite calcular el tiempo óptimo de subframe.

El cálculo combina el brillo del cielo, la relación focal del telescopio, el tamaño de píxel y la eficiencia cuántica de la cámara, y el ancho de banda del filtro. No depende de la apertura: al escalar el telescopio, lo que se gana en luz se pierde en cielo abarcado por cada píxel, y ambos efectos se cancelan.

El brillo del cielo se puede ingresar de dos maneras equivalentes y enlazadas: la clase Bortle del sitio o la magnitud de la estrella más débil visible a ojo desnudo. Al cambiar una, la otra se ajusta.

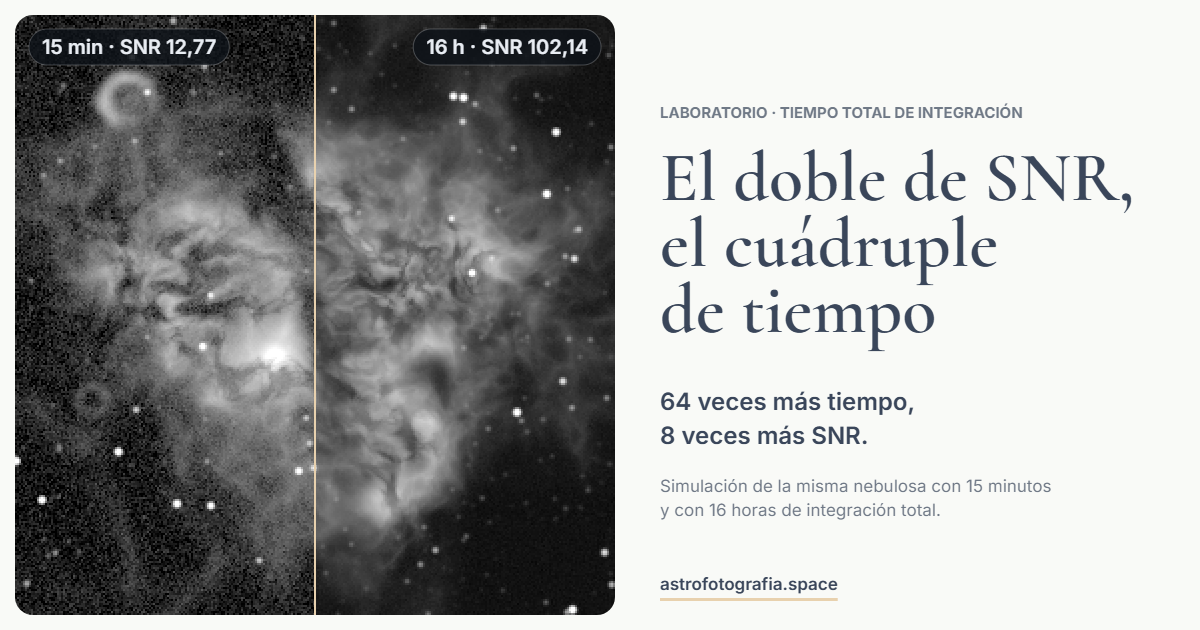

Laboratorio · Tiempo total de integración

El doble de SNR, el cuádruple de tiempo

La misma nebulosa con 15 minutos y con 16 horas de integración: 64 veces más tiempo, 8 veces más SNR. El laboratorio simula el ruido de una astrofotografía superpíxel por superpíxel y muestra qué fuente manda en cada caso: el propio objeto, el cielo, la corriente oscura o la lectura.

Se pueden cambiar el tiempo total, la duración del subframe, la cámara (mono u OSC), el filtro (banda ancha o dual), el cielo y el ruido de lectura. La curva de SNR, el tiempo óptimo de subframe del capítulo 8 y la medición sobre la imagen, con la misma definición que el script SNR Calculator, se actualizan en vivo.

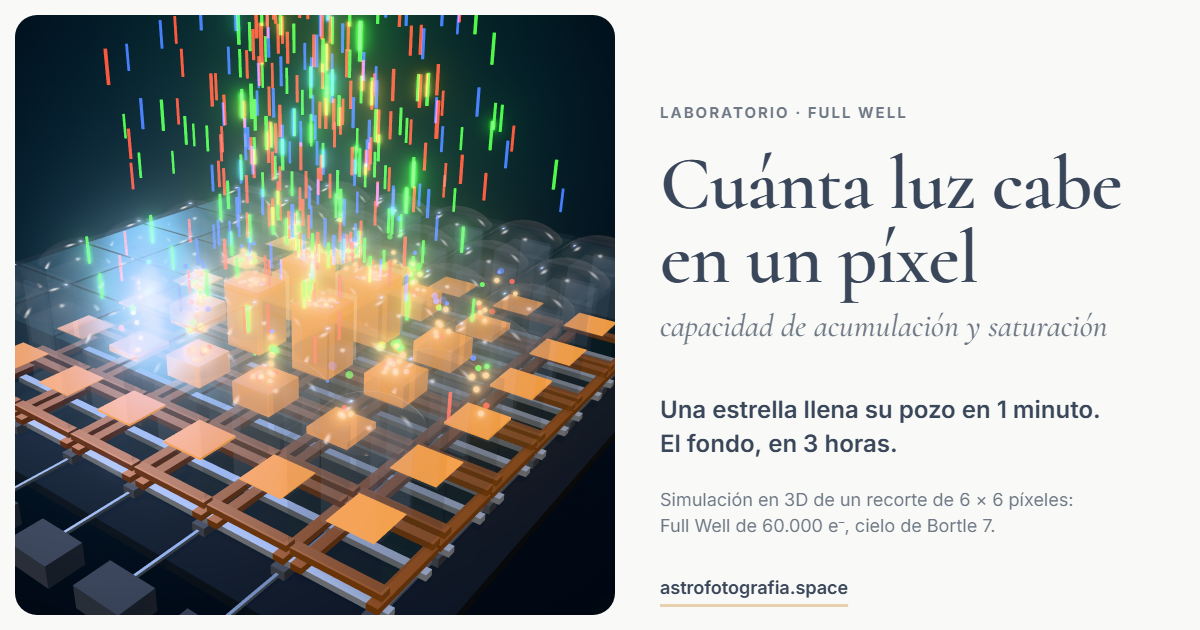

Laboratorio · Full Well

Cuánta luz cabe en un píxel

Un recorte de 6 × 6 píxeles de un sensor, en 3D, bajo la lluvia de fotones de una estrella, una nebulosa y el cielo. El núcleo de la estrella llena su pozo de 60.000 e⁻ en un minuto, mientras que el fondo tardaría tres horas. El laboratorio muestra qué le pasa a cada fotón en el píxel, qué se pierde cuando el pozo se satura, con antiblooming y sin él, y cómo la lectura convierte la carga en ADU.

Se pueden cambiar la luz de cada fuente, la cámara (mono u OSC), el sensor (BSI o FSI), el filtro, el Full Well, la ganancia y los bits, y llevar el recorte a cualquier zona del subframe completo. Fichas, un narrador y un recorrido guiado de ocho pasos explican cada elemento con las páginas del libro.

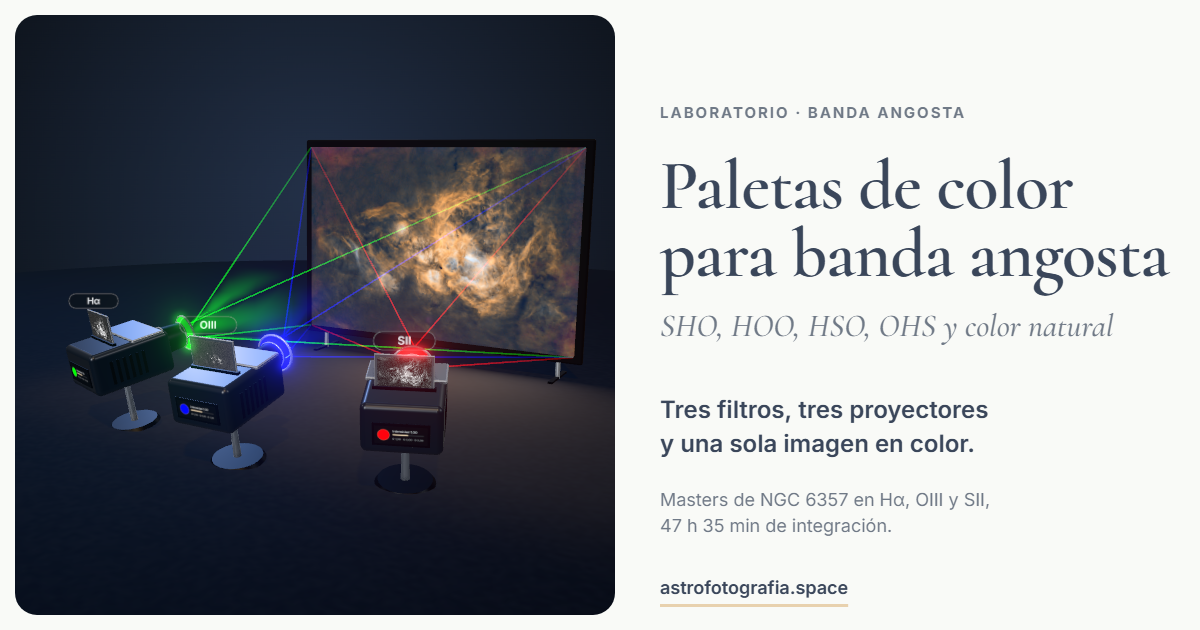

Laboratorio · Banda angosta

Visualizador de paletas de color para banda angosta

Tres imágenes en gris de la nebulosa NGC 6357, obtenidas con filtros de Hα, OIII y SII, se proyectan en 3D con el color que se les asigne, y la pantalla muestra la suma de las tres. El visualizador hace ver por qué el color de una imagen de banda angosta no se fotografía sino que se decide, por qué el Hα domina si no se igualan los canales y de dónde sale el dorado de la paleta SHO.

Se pueden elegir las paletas SHO, HOO, HSO, OHS y color natural, o asignar a cada canal cualquier color, y activar LinearFit, la normalización, el fondo neutro, el estiramiento automático de PixInsight, SCNR y las estrellas. Un inspector muestra la cuenta en cada píxel, y la expresión de PixelMath se copia lista para usar. Fichas, un recorrido guiado de ocho pasos y la sección "Cómo funciona" explican cada paso con las páginas del libro.
